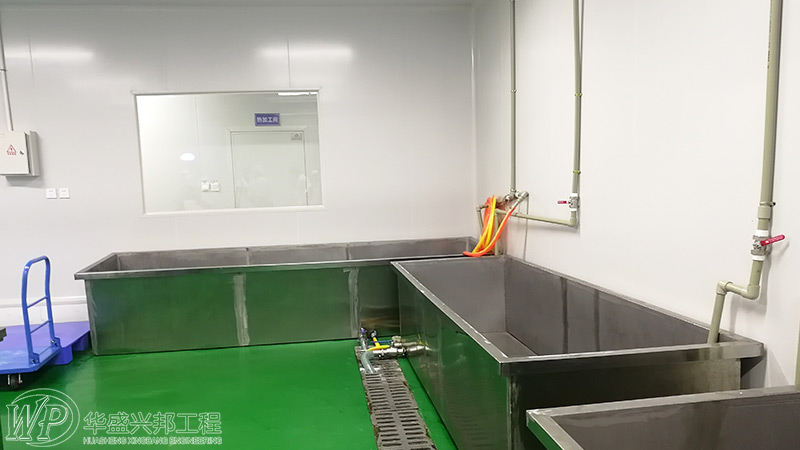

在上一篇文章中筆者我談了藥廠設計之設備布置圖面安排及視圖要求，下面筆者談下·設備布置圖面內容及尺寸標注的問題。
一、圖面內容
1、按土建專業圖紙標注建筑物和構筑物的軸線號及軸線間尺寸，并標注室內外的地坪標高。
2、按建筑圖紙所示位置畫出每層門、窗、柱、樓梯、樓板、操作臺（注明平臺頂面標高）、下水篦子、吊軌、欄桿、安裝孔、管廊架、管溝（注明溝底標高）、明溝（注明溝底標高）、散水坡等。
3、鋼結構操作臺操作踏步（注明頂面相對于所在樓層面的相對標高）、爬梯和支架。
4、設備外形（見設備繪制要求）、定位尺寸、設備位號。
5、設備安裝方式、設備基礎及安裝高度。
6、控制室、配電室、空調機房、水處理間及生活和輔助間等應寫出房間名稱。
7、附注說明:附注說明寫在標題欄正上方
8、設備一覽表:將設備位號和名稱等列表說明，此表繪于標題欄左部或上方。非定型設備的規格型號填寫規格，定型設備的規格型號填寫型號。
9、標題欄:填寫圖名、圖號、比例、工程號及簽名等。
二、尺寸標注
設備布置圖應注出定位尺寸，如設備與設備之間、設備與建筑物之間的定位尺寸等。剖面圖應注出設備的標高。
以上就是藥廠設計之設備布置圖面內容及尺寸標注的全部內容。
