制藥廠車間布置設計既要考慮車間內部各區域之間的協調，又要考慮車間與廠區的供水、供電、供熱（蒸汽）和管理部門之間的協調，使之密切配合，成為一個有機的整體。
設備布置的任務主要是確定工藝設備的空間位置以及管道、電氣儀表管線的走向和位置，從而為進一步確定建筑物的平面尺寸和立面尺寸提供依據。
一、設備排列順序
設備應盡可能按照工藝流程的順序進行布置，要保證水平方向和垂直方向的連續性，避免物料的交叉往返。為減少輸送設備和操作費用，應充分利用制藥廠廠房的垂直空間來布置設備，設備間的垂直位差應保證物料能順利進出。一般情況下，計量罐、高位槽、回流冷凝器等設備可布置在較高層，反應設備可布置在較低層，過濾設備、貯罐等設備可布置在最底層。多層制藥廠廠房內的設備布置既要保證垂直方向的連續性，又要注意減少操作人員在不同樓層間的往返次數。
二、設備排列方法

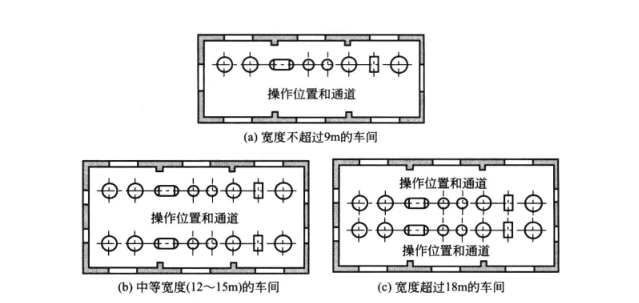

設備在制藥廠廠房內的排列方法可根據制藥廠廠房寬度和設備尺寸來確定。對于寬度不超過9m的車間，可將設備布置在制藥廠廠房的一邊，另一邊作為操作位置和通道，如圖1（a）所示。對于中等寬度（12～15m）的車間，廠房內可布置兩排設備。兩排設備可集中布置在廠房中間，而在兩邊留出操作位置和通道，如圖1（b）所示。也可將兩排設備分別布置在廠房兩邊，而在中間留出操作位置和通道，如圖1（c）所示。對于寬度超過18m的車間，可在廠房中間留出3m左右的通道，兩邊分別布置兩排設備，每排設備各留出1.5～2m的操作位置。
圖1
三、操作間距

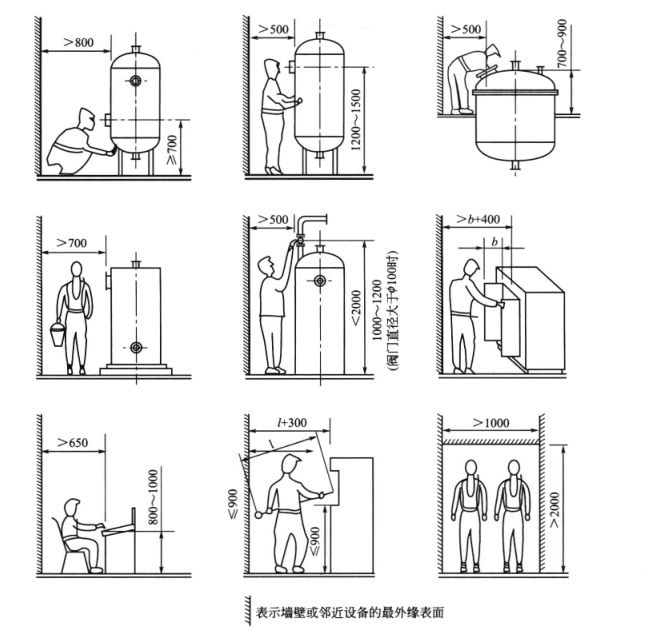

在布置設備時，不僅要考慮設備自身所占的位置，而且要考慮相應的操作位置和運輸通道。有時還要考慮堆放一定數量的原料、半成品、成品和包裝材料所需的面積和空間。操作人員操作設備所需的最小距離如圖2所示。
圖2
四、安全距離
設備與設備之間以及設備與建筑物之間還應留有一定的安全距離。安全距離的大小不僅與設備的種類和大小有關，而且與設備上連接管線的多少、管徑的大小以及檢修的頻繁程度等因素有關。設備的安全距離目前尚無統一規定，對于中小型車間內的設備布置，設備的安全距離可參考下表。
圖3
此外，相同設備、同類型設備以及性質相似的設備應盡可能幾種布置在一起，以便集中管理，統一操作。
